Perchè  le motoGP non vanno più veloci ? La potenza aumenta, le sagome delle carene sono ristudiate ogni anno e ottimizzate,  ma comunque la velocità  massima non è che sia aumentata in rapporto agli sforzi fatti dai progettisti dei motori e dell’aereodinamica. Siamo ancora agli stessi valori di velocità di punta di dieci anni fa.

La risposta è semplice : aereodinamica. Ci sono serie difficoltà  a superare l’enorme resistenza all’avanzamanto che si sviluppa quando ci si avvicina ai 300 km/h.

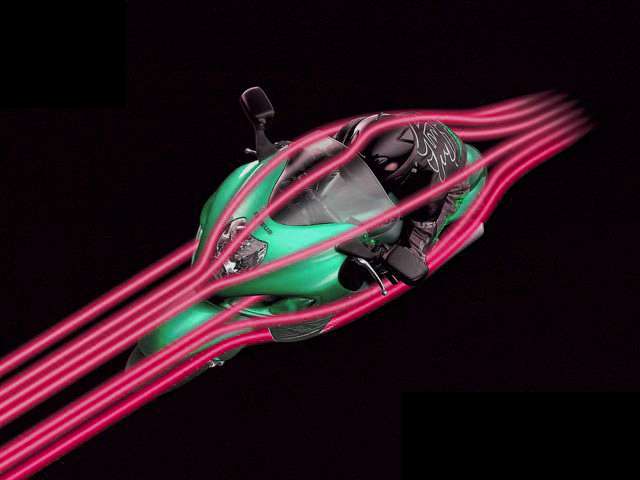

Cosa intendiamo quando parliamo di aereodinamica in una moto da gran premio ?  Semplificando al massimo è  lo studio di come l’aria passa intorno ad un oggetto, nel nostro caso pilota e moto.  Ma la  parte più importante di questo studio è di fatto la resistenza che la moto e pilota incontrano e devono vincere alle alte velocità.

La resistenza che una moto con pilota incontra passando attraverso l’aria viene relazionata al quadrato della sua velocità,  cioè  quando si passa da 50 km/h a 100 km/h, raddoppio della veolcità,  la resistenza all’avanzamento quadruplica. Detto i altre parole uno scooter 50 cc  con 4 HP puo’ raggiungere circa i 80 km/h (ovvio che ho preso un esempio di uno  scooter truccato ) ma per raggiungere i 160 km/h avremo bisogno di almeno 125 cc e  33 hp , cioè un’ Aprilia RS 125 , ma più che altro  noterete che abbiamo 8 volte la potenza dello scooter.

Quindi immaginatevi quanto ci serve di potenza per arrivare ai fatidici 300 km/h. e qui entra in ballo l’aereodinamica ed il suo studio.  Anche se diciamolo subito non basta solo l’aereodinamica come resitenza all’ avanzamento ci sono anche altre forze, quali per esempio la deformaizone al suole delle gomme, provate per credere,  sgonfiate le gomme e spingete la moto a mano sentirete subito che la fatica richiesta è molto superiore a quella con le gomme ben gonfie. Poi ci sono altre resistenze in una moto ma alla fine sono tutte di natura ben inferiore alla resistenza aereodinamica all’ avanzamento attraverso l’aria.

Sotto  i  circa 100 km/h  la resistenza al rotolamento delle gomme e la resistenza delle parti meccaniche  è superiore a quella dell’ aria, sopra a quella velocità la resistenza all’ avanzamnto nell’ aria diventa il fattore predominante e  dove si concentrano gli sforzi per fare aumentare il più possible accelerazione e velocità massima per i progettisti.

Tutti i corpi che passano attraverso l’aria anno un loro coefficente di resistenza che spesso torvate anche dichiarato nelle brochure delle vostre automobili,  è un valore matematico che rappresenta l’efficenza aereodninamica dell’ oggetto al quale si applica, leggete 0,32 … etc etc

Un missile ha un coefficiente molto più basso  di un cubo di pare sezione frontale quindi se si vuole aumentare la velocità massima di una moto bisogna fare due cose farla più piccola o ridurre il coefficente di resistena all’avanzamento.

La prima regola per ridurre il coefficente è di fare in modo che il flusso di aria che circonda la moto sia il più possible non turbolento quindi  come dicono gli inglesi smooth.

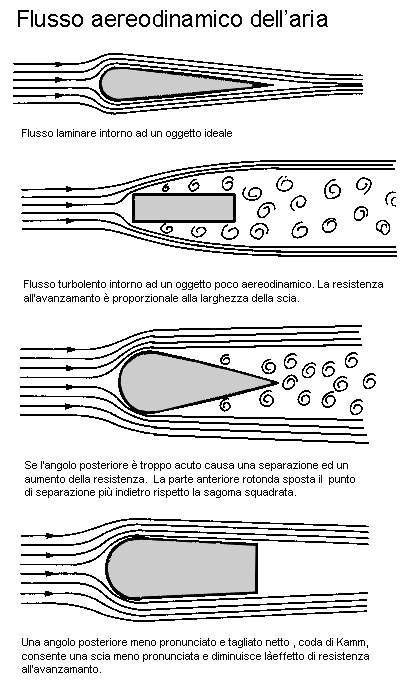

Vediamo per immagini la differenza di come si comportano certe sagome rispetto la turbolenza che creano dove più ne creiamo di turbolenza  più  aumentiamo l’effetto di resistenza e  quindi aumentiamo di più  il valore del famoso coefficiente  matematico.

Migliorare sostanzialmente la resistenza all’ avanzamento è  sopratutto trovare un modo per evitare il più possible turbolenza ed avere il flusso dell’aria intorno alla moto ed al pilota regolare e continuo.

La prima figura è appunto un oggetto ideale perchè non presenta turbolenze e l’aria scivola via fino a ricongiungersi alla fine dell’oggetto studiato.

Le moto hanno parecchi punti di svantaggio aereodinamico il maggiore dei quali è il pilota, rendere il flusso dell’aria continuo intorno al pilota per poi farlo ricongiungere dietro la moto è un punto essenziale di qualsiasi analisi, sperimentazione e disegno  delle carenature ma anche e sopratutto della posizione del pilota al loro interno.

Raggiungere la sagoma dell’ oggetto ideale aereodinamico è praticamente impossible per una moto, c’è di mezzo la ruota anteriore che pure gira, la forcella anteriore, il radiatore che tutti insieme creano parecchie turbolenze proprio davanti alla moto. Dopo di che pensate agli scarichi , il forcellone posteriore, il pilota stesso tutti insieme creano tante di quelle irregolarità che ci si allontana sempre più dalla forma ideale a goccia di cui sopra.

Sicuramente vi ricorderete delle punte di velocità impressionanti della Honda RCV212V al Mugello con Dani  che essendo piccolo sparisce dentro la carena e se ben ricordo toccava i 330 km/h,  comunque giù di lì,  in più Dani è anche molto leggero il che favorisce l’accelerazione ed  il raggiungimento della velocità massima consentitagli dall’ aereodinamica e dai suo 240 hp a disposizione.

Come ultimo esercizio  che sicuramente molti di voi  hanno già sperimentato  mettete una mano fuori dal finestrino a 120 km/h, così facendo sperimentiamo la resistenza causata dalla depressione. Questa è una forza che viene generata dalla differenza di pressione che esite fra la parte anteriore e la posteriore di un oggetto (la vostra mano)  il vento della velocità della vostra auto fa si che si crea una pressione davanti alla vostra mano, ma si crea anche una depressione dietro la vostra mano, la differenza fra la pressione positiva davanti la mano e la pressione negativa dietro (depressione) aspira la vostra mano indietro ed è appunto  così che viene creato il fenomeno di resistenza all’avanzamento.
