Ecco abbiamo appena lasciato il box con la nostra GP 800, stiamo accelerando verso la prima curva, la San Donato, la velocità aumenta molto rapidamente in pochi secondi dobbiamo iniziare la staccata, il computer di bordo è pronto per la nostra azione che in termine tecnico si chiama “unplug” , iniziamo a frenare chiudendo il gas, il computer di bordo della nostra 800 GP ha già caricata in memoria ( circa 20 giga byte ) tutta la mappatura del circuito del Mugello, ma riceve anche dalla piattaforma inerziale la nostra precisa posizione in pista, cioè  l’informzione sull’assetto della nostra moto nello spazio tridimensionale che ha in memoria e che rappresenta per lui la pista, quindi sa già che dobbiamo frenare, nella sua memoria ha anche la triettoria ideale per fare la San Donato a qual si voglia velocità  decidiamo di affrontarla, i tecnici la chiamano la “manovra perfetta”  più il pilota si avvicina a questa traiettoria ideale migliore sarà  la sua prestazione sul giro. Nel passato doveva farlo solo con il suo polso destro il gas e… il talento.

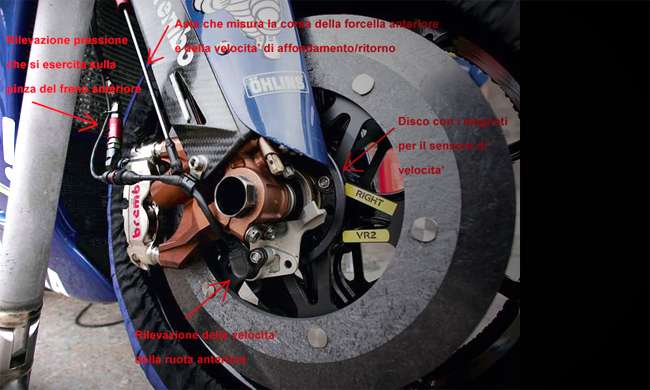

Il computer sa dove siamo prima che ci arriviamo, sa che dobbiamo frenare, con uno sforzo pari ad un certo valore di potenza (espresso in joule)  motore al 44% gas al 9%,  il computer inizia  a programmare il tutto, Mentre freniamo il computer in microsecondi legge tutti i sensori sapendo quanto stiamo spingendo, pressione sul freno posteriore, pressione sul freno anteriore, quanto abbiamo di grip sulla gomma posteriore ( si sa anche questo )  quanto siamo piegati se stiamo iniziando a derapare oppure no, e si prepara per il prossimo secondo.

Non ha importanza dove ho messo le gomme, posso sempre frenare o aprire il gas dove voglio,  nella linea ideale o fuori di essa, il mio computer passerà alla mia moto i prametri corretti per stare il più possibile vicino alla “manovra perfetta”  oppure tagliarmi la potenza se qualche cosa va male prima che succeda.

Questo curva per curva per tutto il circuito del Mugello. Devo fidarmi del mio computer è piu’ rapido di me,  sa meglio di me il mio giro ideale. Il giro perfetto. Quello di cui ha bisogno la mia 800 GP è che io mi fidi e di…  ottime gomme.

Nelle prove libere tornando al box, i tecnici estraggono i dati telemetrici e per prima cosa verificano se abbiamo iniziato la procedura troppo presto o troppo tardi, se la moto era troppo al di furi della traiettoria ideale, quindi il tecnico ci dice “ok spostiamo di due punti sulla San Donato e un punto in meno alla Luco-Poggio Secco”  questa è la differenza che il computer ha rilevato dal nostro giro rispetto la “manovra perfetta”. Il tecnico setta i parametri nella nostra moto li ricarica nella memoria del computer di bordo e via si torna fuori a provare.

Già dal 2006 sulla M1 di allora e poi trasportato sulla M1 800, era disponibile un software che consentiva una mappatura per il Traction Control, freno motore in  funzione di ogni singla posizione del cambio  e curva per curva della pista,  la casa dei tre diapason lo aveva definito “space channel”  era l’inzio dell’era degli “aiuti” al pilota.

Valentino Rossi smontato dalla M1 800/2010 e salito sulla Ducati GP11/2011,  il giorno dopo Valencia disse :”La Ducati ha un software almeno tre passi avanti rispetto la Yamaha”.

Vi ho proposto un visione realistica di quello che succede in una 800 GP, che sia essa Honda, Yamaha, Ducati o Suzuki. Adesso vediamo come avviene realmente e perché le telemetrie sono così importanti e perchè gli stessi piloti ne sono così gelosi, anche se immagino che dopo la descrizione di qui sopra si cominci ad intuirne il perchè.

Invece di scrivervi subito da dove vengono fuori le telemetrie affrontiamo l’argomento al contrario cioè da una mappatura di  una curva di un circuito ( la curva 10 )   prodotta dalle telemetrie e analizziamo che cosa vogliono  dire questi  strani garafici.

Il documento grafico che allegherò viene da un sistema di telemetria della 2D tedesca non e’ di una 800 ma di una 1000, magari averne uno delle 800, ma sono altamente segreti il software è addirittura crittografato così  anche se finisse in mani di  non addetti ai lavori non c’è modo di capire di cosa si tratti, solo una sequenza di numeri senza significato.

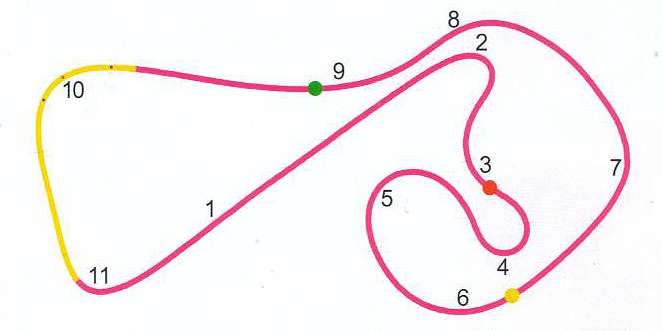

Prima di addentrarci nel significato dei grafici che analizzeremo nella parte due di questo gruppo di articoli, vi propongo un’ immagine che conoscete molto bene perche’ vista, anche se di straforo, in TV  è appunto quella che il pilota tiene in mano discutendo con i tecnici del software.



Non vi dico che pista del mondiale sia …   vediamo chi la riconosce.

Nel prossimo articolo analizzeremo per via telemetrica grafica la curva 10 , quella in giallo. Ma occhio il fatto che sia in “giallo” non  è Valentino Rossi … o forse si …  è propio lui ?
