A dire la verità è un bel po che sto cercando di mettere insieme un articolo che dia le linee generali per far comprendere come si sviluppano certi componenti delle MotoGP di oggi. L’argomento è molto attuale visti i continui aggiornamenti che subiscono tutte le moto da gara, ma purtroppo un tantino complesso, cercherò di semplificarlo al massimo, sicuramente con grande orrore degli ingegneri che si occupano di prototipazione via software.

Lo voglio scrivere perchè spesso si legge o si sente dire che una certa casa che produce moto da competizione sta preparando delle parti nuove,  spesso si attendono mesi quando,  dal momento dell’annuncio al momento delle prove in pista, arriva la tanto agognata parte, magari si è  tentati a credere che bastino settimane, questo può essere vero per alcune parti ma non necessariamente per tutti i componenti che fanno una MotoGP, e sono tantissimi.

Ho avuto la fortuna di trovare un ottimo documento che viene dallo studio analitico del sistema desmodromico della Ducati GP ,  tutti parlano tanto di desmodromico ma forse pochi sanno veramente come sia fatto e come operi  mi sembra il momento ideale per spiegarne la sperimentazione progettuale dal disegno di questo sofisticato componente alla sua analisi prestazionale. Il significato di desmodromico viene dal latino desmos (controllo) dromos (movimento) quindi è un controllo di movimento.

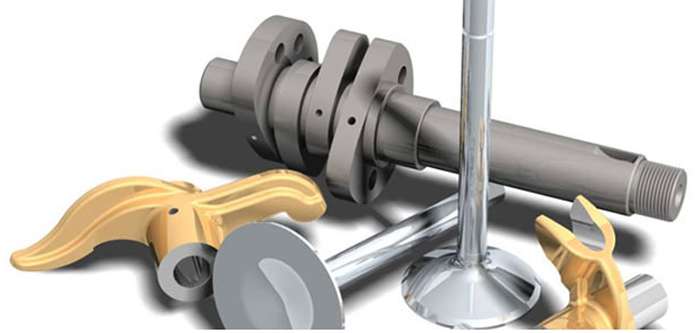

Cominciamo con una bella immagine tridimensionale del sistema desmo della Desmosedici Ducati:

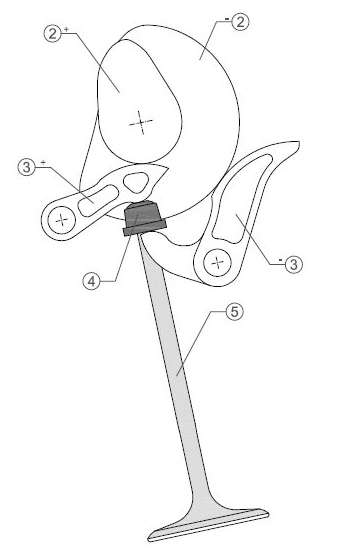

Vediamolo i particolari che vanno simulati in software per l’analisi delle prestazioni

+2 e -2 sono le due camme: quella con il + è appunto quella che spingendo in giù lo stelo della valvola la fa aprire, quella con il – serve per richiamare la valvola indietro e chiuderla. Nei movimenti tradizionali questo secondo movimento è  fatto o dalle molle o dal sistema pneumatico delle varie Honda, Yamaha e Suzuki.

+3 e -3 sono i due braccetti: il +3 è un braccetto mentre il -3 è una forchetta, che fanno si che si possa spingere  e tirare in su la valvola, tutte le parti sono ad altissima precisione per evitare rimbalzi od attriti eccessivi. Mi ricordo che nel 2007 un team satellite indicava in tre mesi la fornitura di queste parti come ricambi. La lavorazione di tutte queste superfici è a livello ottico.

4 è il blocco superiore dello stelo della valvola per consentire alle forchetta, più che al braccetto, il richiamo della valvola in sede chiudendo quindi il passaggio dei gas.

Grazie alle tecnologie moderne di disegno, calcolo ed esecuzione CAD-CAM è possibile progettare tutte queste parti con una precisione veramente molto elevata cosa che era impensabile anni fa e che porta al risultato di motori desmo che possono arrivare ai 21.000 giri.

Dal disegno che vi ho presentato si sviluppano due modelli software utilizzando dei pacchetti esistenti ma ai quali vanno fatte delle aggiunte specifiche di pezzi di programmazione specifici. I due modelli software servono per il calcolo strutturale che implica la valutazione degli sforzi applicati alle parti fino al punto di rottura, o al calcolo delle prestazioni simulando appunto via software tutti i movimenti che queste meccaniche si presuma debbano compiere.  Perchè qui sta la vera difficoltà del progettista: deve descrivere a software tutti i movimenti legati alla meccanica ed alla fisica della parte il tutto su di un modello software.

Successivamente, ottenuti certi riscontri del modello software, si verifica in pratica costruendo la parte verificando i comportamenti reali cioè sul modello meccanico e poi come sempre la pista ed il pilota traducono il tutto in realtà a volte spettacolare ma a volte deludente. Come fu il caso del primo motore 800 della M1, che lo stesso Fursawa dichiarò deludente e che non aveva centrato le aspettative. Detto per inciso lo stesso Fursawa all’epoca gli fu chiesto di esprimere un parere sul  desmodromico visto che le stava subendo proprio dalla GP7 di Casey Stoner,  Fursawa rispose che dalle loro simulazioni software non vedeva dei vantaggi sostanziali e di fatto svilupparono un uovo 800 molto più compatto e con la distribuzione pneumatica.

Lasciamo perdere tutta la parte di formule che si applicano a quei pezzi meccanici i vari +2, -2 etc etc prendetemi sulla parola , la parte software descrittiva del movimento etc etc viene sviluppata dagli specialisti  su di una applicazione di simulazione , ce ne sono diverse disponibili sul meracato come CalCOM,  quella che mi sono studiato ed uso io, o quella maggiormante utilizzata in Italia MatLab e si programma in Fortran. Nello specifico di questo articolo è stato utilizzato un sistema di  codificazione di multibody che si chiama LMS Virtual.Lab Motion che insieme al MatLab , produce un modello multibody-FEM  che consente lo studio dinamico di come si comporta il sistema desmodromico.

Fatto e finito il modello di simulazione dinamico, gli si passano dei parametri a software che il modello applica producendo un’analisi dei movimento delle parti come se fosse il reale motore che le fa girare, alzare ed abbassare.  I valori che risultano da queste simulazioni vengono successivamente paragonati al modello meccanico reale. I parametri si riferiscono a dati già disponibili nelle librerie dal Virtual.Lab Motion Engine,  come ad esempio la frizione fra i vari componenti, camme, braccetti e valvola,  producendo una linea (come nelle telemetrie)  che rappresenta la profondità dell’abbassamento della valvola, la velocità con la quale  avviene e la velocità di scivolamento fra la camma ed il braccetto.

Nel nostro caso si sta analizzano una sola valvola ed un solo sistema, chiaro che per avere una valutazione globale del sistema le valvole sono quattro per cilindro ed otto per testata e sedici per tutto il blocco di distribuzione alle quali vanno aggiunti gli ingranaggi laterali di distribuzione. Quindi il modello software va poi espanso per appunto sedici sistemi desmo analoghi più la distribuzione ad ingranaggi che li fa ruotare. A questo punto si avrà un sistema completo di analisi della Desmo Ducati MotoGP.

Per facilitarvi  la comprensione del movimento simulato ecco una bella immagine del desmodromico in movimento, appunto simulato a software:

[youtube]http://www.youtube.com/watch?v=-rbQXKSXr70&feature=related[/youtube]

I risultati del modello matematico di simulazione, sono stati poi verificati in realtà nel gruppo di sviluppo della Ducati Corse  dove è stato messo a punto un banco prova per analizzare dal vivo i movimenti simulati dal software. Evidentemente il sistema software è abbastanza diverso dal sistema reale, anche se per avvicinarsi il più possibile il banco di test della Ducati Corse non aveva ne pistone ne albero motore  e ovviamente non presentava le forze dovute alla compressione dei gas e alle  vibrazioni sempre presenti in una testata. Di fatto il sistema reale di test montato dalla Ducati Corse  non è molto dissimile dalla sperimentazione software ed è un validissimo riscontro per convalidare il tutto.

Data la compattezza delle parti meccaniche, la loro intrinseca miniaturizzazione e l’ altissima velocità con cui girano,  non è possibile misurare i movimenti del modello reale per contatto con delle sonde o sensori  di misura, quindi è stato utilizzato un HSV Laser High-Speed Vibrometer, che sfruttando il differenziale dei raggi laser rileva con altissima precisione tutti i movimenti meccanici interessati.

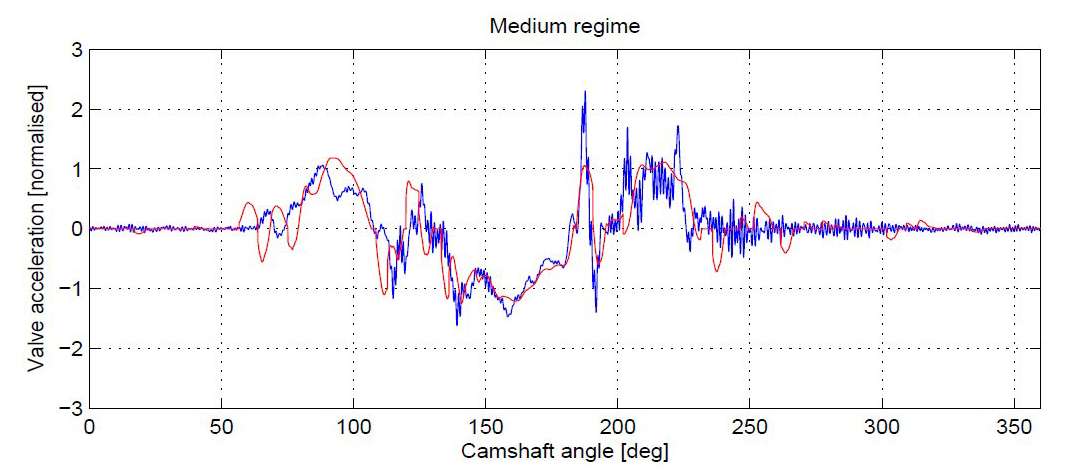

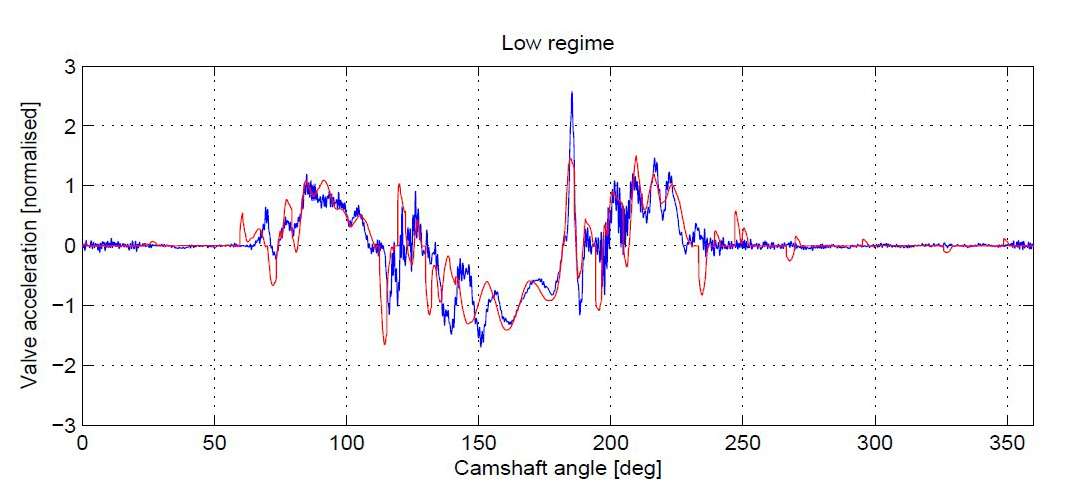

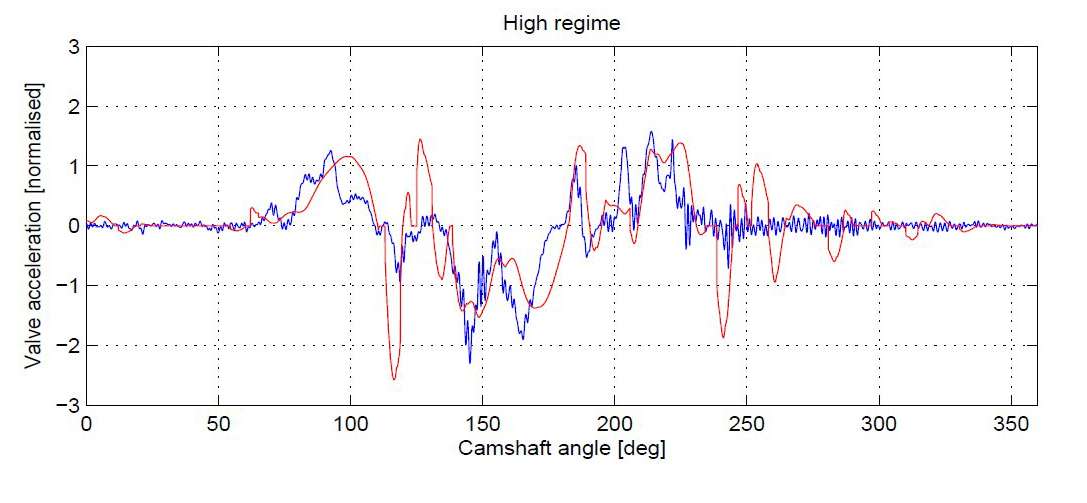

Risultati, la riga bleu è il modello reale meccanico , la riga rossa è il risultato del modello lineare software, l’errore fra il modello software ed il modello reale è dato dallo scostamento delle  due righe, l’angolo  della rotazione della camma è sotto, la velocità del movimento di andata e ritorno della valvola e a sinistra.:

Si nota subito che a bassi regimi di rotazione il modello software è accettabile rispetto al modello meccanico , mano a mano si aumenta il numero di giri il modello software si discosta dal modello reale, che fra l’altro presenta meno fluttuazioni, a questo punto fu aggiunto al modello software una nuova parte che teneva conto della rigidità della struttura (Hertzian model) recuperando molto la linearità dell’analisi reale, successivamente fu deciso che era necessario sviluppare anche una parte che tenesse conto della  flessibilità dei materiali per avere un modello ottimale.

Conclusione.

La Ducati Corse ha dei modelli software per tutti i componenti della loro GP desmo16 come questo brevemente illustrato,  sviluppati e affinati per ottenere delle simulazioni valide che consentano ai progettisti l’analisi del comportamento di nuove parti via via si presenti la necessità di svilupparle per migliorare le prestazioni, siano esse motore, sospensioni, telaio e così via. Questi sistemi software consentono quindi di valutare in modo diretto la modifica di pezzi, lo sviluppo di nuovi parti meccaniche simularle, valutarne i risultati prestazionali e quindi decidere di produrle per la sperimentazione reale in pista, il tutto con un notevolissimo risparmio non solo di tempo ma sopratutto di denaro.

Tutto quello qui brevemente descritto si applica su tutta la GP16 adesso vi renderete conto del lavoro colossale di sviluppo di uno di questi bolidi. Se non si arriva ad inizio campionato con una soluzione valida si può perdere come di fatto  sta succedendo un’intera stagione di competizioni.

Spero di avervi dato una breve ed intensa  introduzione di ciò che si fa, fra le altre cose ,  in un reparto di progettazione MotoGP.

Referenze

– G. Dalpiaz and A. Rivola. A Non-Linear Elastodynamic Model of a Desmodromic Valve Train. Mechanism and Machine Theory, 35(11), 1551–1562, 2000.
– Rivola A.,Troncossi M., Dalpiaz G. and Carlini A. Elastodynamic analysis of the desmodromic valve train of a racing motorbike engine by means of a combined lumped/finite element model. Mechanical Systems and Signal Processing, ISSN: 0888-3270, 21(2), 735–760, 2007.
– LMS International. LMS Virtual.Lab 6A, 2006.
– Carlini A., Rivola A., Dalpiaz G., Maggiore A. Valve Motion Measurements on Motorbike Cylinder Heads using High Speed Laser Vibrometer. Proceedings of the 5th International Conference on Vibration Measurements by Laser Techniques: Advances and Applications, Ancona (Italy), 564–574, 2002.
– Carlini Andrea. Studio di una Distribuzione Desmodromica: Progettazione Cinematica, Simulazione Elastodinamica e Verifica Sperimentale. Ph.D Thesis, Dottorato di Ricerca in Meccanica Applicata, University of Bologna, 2003.
– Fogli Federico. Analisi Multibody di una distribuzione desmodromica in ambiente LMS Virtual.Lab. Degree Thesis, University of Ferrara, 2007.
– R. R. Craig and M. C. C. Bampton. Coupling of substructures for dynamics analyses.
