Il motore portante non consente lo sviluppo di un telaio perimetrale

Le soluzioni alternative nel mondo dello sviluppo delle moto da competizone esistono da sempre, non necessariamente sono una superiore ad altre, le scelte vengono fatte prevalentemente in base agli strumenti di sviluppo a disposizione del reparto ricerca sviluppo, ai materiali di cui si ha un’ottima conoscenza ed esperienza e per ultimo dei costi. Mentre i costi sono rilevanti nella produzione di serie nel mondo delle corse contano si ma non troppo perchè quello a cui si mira sono i risultati.  Certo è ovvio che un portafoglio ben gonfio aiuta molto, prova ne è la Suzuki che forzata a ridimensionare il budget ogni hanno, corre il rischio di sparire dalla MotoGP.

Esiste anche una’altra tendenza di progetto molto di origine umana,  in un campo dove appunto le idee e l’esperienza degli ingegneri contano ancora moltissimo, ci si orienta a fare quello che sappiamo fare meglio e non sempre quello che poi è veramente necessario. Limite umano, che ancora oggi i computers , che progettano in toto l’elettronica, non aiutano gran che un progettista di motori e telai, certo ha strumenti software sofisticati per fare delle simulazioni, analisi e valutazioni, ma le fa sulle sue percezione sulla sua sue conoscenze che possono creare una barriera “ostinata” alla ricerca di quello che appunto definivo “necessario”.

Leggo sempre di piu’ che la Ducati deve fare un giro di boa,  di quelli considerevoli,  appunto contro il concetto appena espresso di alternativa di progettazione  e di sviluppo  quello che i profani chiamano japonizzare la GP11 o la GP12,  poco importa , si alzano sempre piu’ voci contoro la filosofia progettuale Ducati e le parti in composito , il famigerato telaio anteriore in composito di carbonio.

Come scritto in un articolo precedente per quanto riguarda i telai, la Ducati ha scelto da molti anni a questa parte la strada del traliccio in tubi, che funziona più che bene e che la separa nettamente dalla maggior parte degli altri costruttori. Nelle moto bolognesi il motore integra la struttura del telaio, completandolo. In altre parole, “chiude”  inferiormente la triangolatura principale. Inoltre, il basamento è fortemente stressato anche in quanto, di fatto, sostituisce pure la parte posteriore del telaio, dato che in esso è alloggiato il fulcro del forcellone, o del braccio oscillante. Questo schema è impiegato da anni con ottimi risultati tanto nella produzione di serie, quanto nelle moto che corrono in SBK.

Eccoci qui ci siamo arrivati:  integrazione tra telaio e motore,  quest’ultimo in effetti svolge una funzione non solo di telaio (portante) ma anche di irrigidimento  globale.  In più  ha il forcellone direttamente infulcrato nel basamento del motore stesso chiamata soluzione “pivotless”  che prende il posto delle due classiche piastre  laterali posteriori  saldate al telaio perimetrale.

Non è che sia una soluzione nuova per esempio guardate l’immagine qui sotto della Windhoff a quattro cilindri modello 750 cc del  1927


Non preoccupatevi della data di fabbricazione ma questa e’ una delle prime moto con motore totalmente portante esattamente come e’ stata concepita la prima Desmo GP dalla Ducati.  Costruita a Berlino  avanzatissima per l’epoca ha un quattro cilindri in linea.

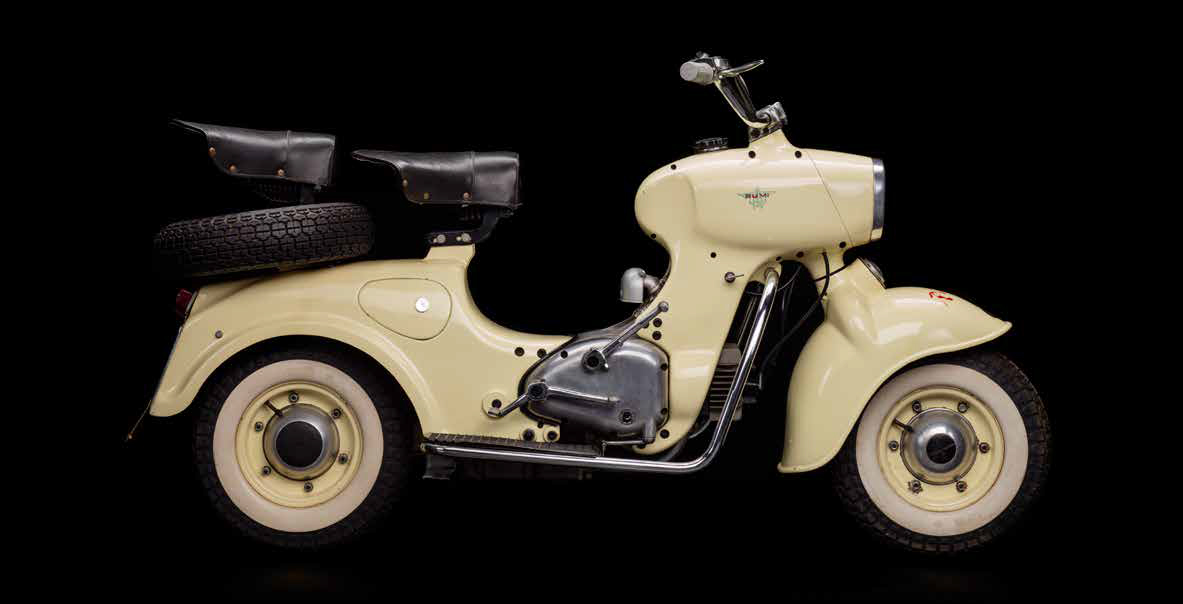

Un altro esempio eclatante di mezzo con il motore totalmente portante è lo scooter Rumi Formichina dove il motore teneva insieme la parte anterrioe con quella posteriore,  letterallmente imbullonate.

Arriviamo ai giorni d’oggi le F1 hanno tutte la sospenzione posteriore imbullonata al motore che diventa struttura portante e quindi telaio dell’ auto.

Per colmare la misura ed arrivare alla GP11 della Ducati le F1 hanno anche il telaio e tutte le sue componenit in fibra di carbonio. Quindi la filosofia della Ducati anche se innovativa arriva da lontano.

Per conlcudere anche un normale telaio a doppia trave puo’ essere realizzato in fibra di carbonio.

La Ducati quindi ha effettuato delle scelte molto radicali ed alternative a quello che oggi si ritiene il miglior  compromesso  per una motoGP ad altissime prestazioni che e’ poi la filosofia del telaio  perimetrale seguta da tutte le case conncorrenti giapponesi.

La Ducati ha dovuto progettare un motore quattro cilindri a  V di 90° che tenesse conto della filosofia progettuale,  con comando della distribuzione a cascata di ingranaggi e distribuzione tipicamente Ducati desmodromica,  con i cilindri stessi incorporati nel basamento ma cosa piu’ importante anzi importantissima questo motore e’ stato studiato sin dall’inizio per essere portante quindi facente parte integrale  del telaio di tutte le GP dalla prima all’ultima di oggi appunto la GP11.1.

Il motore è come nella F1 parte strutturale della moto e supporta la sospensione posteriore riprogettata dalla GP11 alla GP12 e poi adattata sulla GP11.1. Il motore quindi sostituisce a tutti gli effetti la parte centrale  e posteriore del telaio.  Cio’  comporta lo studio  ed il dimensionamento del motore non solo nelle sue funzioni essenziali di propulsore ma anche di rigidita’ , dimensionamento e architettura di tutta la moto e quindi del motore stesso.

Se avessero voluto utilizzare un motore quattro cilindiri  in linea in stile M1 Yamaha o ex Kawasaki, oppure un motore piu’ piccolo questo non sarebbe stato possibile,  perche’ non avrebbero raggiunto i valori di rigidezza e torsione necessarie per farlo diventare un telaio portante.

Questa scelta ha condizionato quindi tutto il progetto come dimensinamenti,  un motore del tipo per esempio della HRC  ben più compatto e quindi ad architettura più raccolta  avendo una V più stretta ha più vantaggi nella centratura delle  masse ma sicuramente non potra’ mai diventare un motore portante, quindi è obbligato ad essere inserito all’interno di un telaio perimetrale.  La HRC a giudicare dai risultati di questa metà campionato ha ottenuto una moto molto guidabile e molto ben bilanciata,  qui salta all’occhio la differenza sostanziale con la Desmo GP11.1.

Purtroppo come accennato anche se i più si ostinano a chiedere a gran voce un telaio perimetrale per il grosso blocco a V di  90° della GP , questo non è  possible perchè la Ducati deve riprogettare da zero il motore, va fatto un motore completamente nuovo.

Torniamo sulla ciclistica, dal telaio tubolare (che fa tanto Ducati) ma che ha come caratteristica una notevole rigidità che se paragonato ad un telaio in alluminio assorbe molto meno  le forze e  finisce per scaricarle sulle sospensioni, si è passati ad una soluzione modernissima e più modulabile che è appunto stato il telaio anteriore in compositi di carbonio.

Si pensa sempre che le soluzioni composite in fibra di carbonio siano estremamente rigide , il che non è assolutamente vero dipende dal progettista che può modulare benissimo i punti di sforzo e di assorbimento, avvalendosi di software specilizzati di progettazione basati sul calcolo delle  strutture composite.

La struttura anteriore che collega il motore al canotto fa anche parte solidale con l’air box, soluzione geniale che con uno singolo blocco  risolve due funzioni necessarie alla Desmo cioè  di far respirare il motore e di far curvare la moto.

La Ducati ha ripreso delle soluzioni che hanno ampiamente dimostrato la loro validità  nel modo ultra sofisticato della F1 .

Non credo che sia il materiale la fonte dei problemi della GP11.1.

Forse si dovrà ancora intervenire a livello progettuale sulle  sezioni e gli  spessori del telaio anteriore in carbonio , ma trattasi  di un normale,  anche se impegnativo,  lavoro di sviluppo.

Sull’agilità ci potrebbe essere molto da ridire perchè sembra molto meno agile delle concorrenti, che indubbiamente hanno masse più centralizzate ma anche in questo campo si può sperimentare spostando masse fin dove possibile.

Sicuramente la scelta imposta dal regolamento del monogomma non è  stata di grande aiuto scompensando il delicato equilibrio di questa moto alquanto complessa come regolazioni,  il rapporto con i  pneumatici oggi disponibili appare alquanto critico ma spero che con un pò di tempo i risultati arrivino.

Resta il fatto che se si volesse passare ad un telaio perimetrale sia esso in alluminio od in carbonio il motore va totalmente riprogettato ma  a Borogo Panigale  ne hanno il tempo ?  Non lo saprei, certo che se va deciso va fatto quanto prima possibile.
