Arrivati sani e salvi a questa terza parte adesso vi tocca sorbirvi un tantino di tecnologia legata al cuore della nostra 800 GP che è il motore e il suo computer di controllo che si chiama appunto ECU, dall’inglese (Engine Control Unit : unità di controllo motore).

In moto GP  ne troviamo tre di utilizzate, la Honda che se la fa in proprio dopo aver abbandonato il modulo della Mitsubishi, quindi nessuno sa esattamente come sia fatta anche se ha sicuramente le funzioni di tutte le altre ECU, poi abbiamo ancora la Suzuki che usa la Mitsubishi ed infine Yamaha e Ducati che usano la Marvel della Magneti Marelli.

Sicuramente la Magneti Marelli fornisce ai team una unità  leggermetne modificata da quella standard,  poi ogni team si sviluppa il proprio software di gestione e di analisi partendo dalla base della Magneti Marelli che appunto lascia disponibile questa opzione.

Sulla Marvel ( nel nostro caso il modello 4) la documentazione  è copiosa quindi mi limito a scrivere appunto di questa ECU.

Innanzitutto eccola :

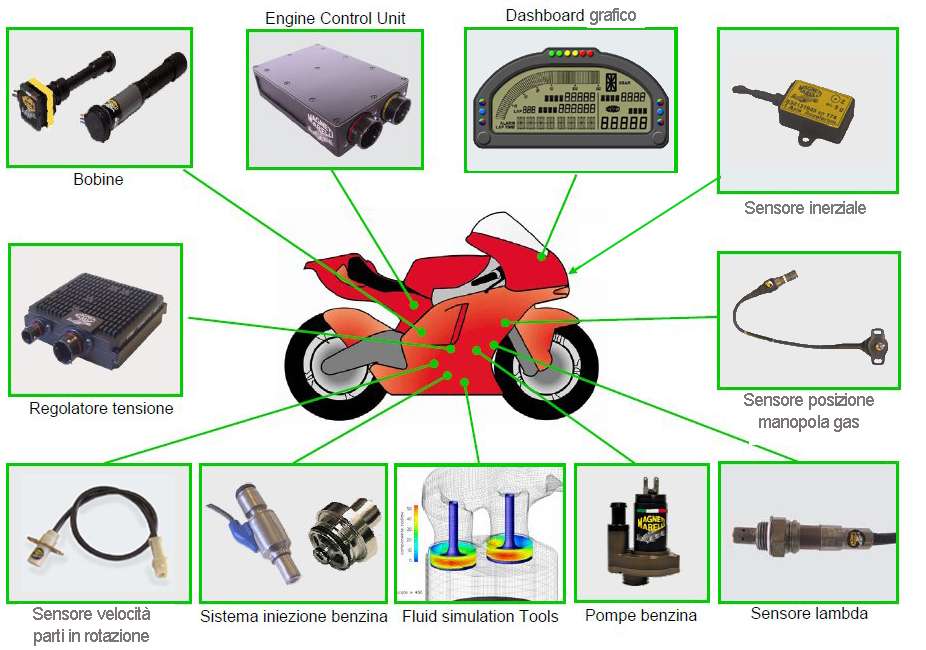

Qui sotto trovate una grafica che illustra i componenti principali ( ce ne sono molti di più )  che descriveremo nelle loro funzioni :



L a Magneti Marelli rende disponibili una miriade di sensori e moduli aggiuntivi alle loro ECU e va anche detto subito che dal modello del 2008 ad oggi,  hanno integrato anche il sistema di telemetria, quindi chi usa la Marvel 4 non ha più bisogno di cablare anche la 2d tedesca.

Il tutto inizia dal sensore di posizionamento della manopola del gas, il famosissimo Fly-By-Wire  che toglie al pilota il controllo diretto  delle farfalle dei condotti di aspirazione, oggi vengono gestite da un motorino elettrico pilotato dalla ECU. Il pilota quindi comunica con la  ECU tramite la manopola del gas che viene tradotta in segnali. La  ECU avendo il controllo totale ed assoluto del motore decide  cosa fare in base alla richiesta del pilota e di quanta potenza tirare fuori dal motore.

Per fare questo ha un sistema complesso di informazioni che arrivano da dei sensori sparsi un pò ovunque che  sono:

– Temperatura esterna ed interna dell’ aria che entra nell’air box e sua pressione

– Sonda di temperatura di scarico  (una per cilindro)

– Sonda Lambda (una per cilindro) per la verifica della combustione aria-benzine

–  Accesso diretto alle bobine delle candele (una per candela) per la fasatura di anticipo e scoppio miscela.

–  Sensore della posizione delle farfalle nei condotti di aspirazione

– Sensore velocità aria nei condotti di aspirazione

– Sensore di temperatura nei condotti di aspirazione

– Temperatura acqua

– Temperatura e pressione olio

– Sensore di ribaltamento della moto per spegnere il motore ( con moto piatta su di un fianco a terra).

Finalmente gestione degli iniettori di benzina, che visto che parliamo della manoploa del gas a questo punto direi che sono la cosa più importante. Ebbene la ECU sa quanta benzina inietta ad ogni impulso che dà agli iniettori per ogni cilindro, quindi sapendone la durata, che detto per inciso va da 0.5 millisecondi (ms) a  5 ms, praticamente a 0,5 siamo al minimo di giri e ptoenza motore, a 5 ms corrisponde al massimo di giri e potenza, fa accelerare o rallentare il motore al posto del vecchio filo che collegava direttamente il polso del pilota al motore.

I millisecondi identificano il tempo di apertura dei getti degli iniettori, più si aprono più benzina viene inettata e  si ottiene più potenza e consumo. Ovvio che sapendo la durata di apertura e i 21 litri a disposizione la ECU è perfettamente in grado di calcolare il consumo per tutta la durata della gara,  se si consuma troppo si arriva al famosissimo e paventato taglio sulle prestazioni per far arrivare il pilota al traguardo.

La ECU gestisce anche la pompa di benzina e può variarne la potenza di pompaggio, da un paio di atmosfere ad un massimo di 10 atmosfere. Questo dipende anche da tipo di iniettore che si è scelto,  di standard ne esitono tre, a spruzzo singolo, doppio e triplo, poi Yamaha e Ducati possono farsene fare su misura quelli che vogliono,  cosa che molto probabilmente hanno fatto, visto  che la fluidica su queste 800 è spinta al massimo.

Allora il pilota gira sta benedetta manopola la ECU fa tutti i suoi calcoli basandosi su tutte le informaizoni che rileva e passa potenza sempre e solo al massimo della prestazione richieste sul momento, senza sprecare un goccia dei preziosissimi 21 litri.

La ECU lo fa basandosi sulle famose mappature del motore che gli ingegnnieri di software e meccanici hanno deciso pista per pista curva per curva ed in genere un pilota ne ha almeno tre da scegliere per gara, le può  selezionare agendo sul cruscottino.

Infatti nella grafica di sopra  vi ho messo il bellissimo cruscotto digitale che spesso avete visto in TV o fotografato sulle riviste. Ma ve lo ripropongo:

Il cruscotto essendo gestito direttamente (pure quello) dalla ECU passa informazioni importanti non solo al pilota ma anche ai tecnici sopratutto quando accendono il motore, mettendo il cruscotto in modo diagnostico, in questa modalità vengono informati di tutti i valori delle  varie sonde e sensori, con un duplice scopo, di controllo e di verifica del funzionamento corretto di tutto questo arsenale di sonde, poi lo riportano in modo gara, il pilota sale sopra e parte.

Fine della terza parte nella prossima, quarta ed ultima, parleremo di TC, controllo di lancio, la piattaforma inerziale  etc etc  le sonde che vengono utilizzate allo scopo  e che cosa fanno.

Se vi siete persi le prime due parti ecco i link: PARTE 1 , PARTE 2
