Eccoci arrivati al tanto dibattuto TCS , che spesso chiamiamo TC acronimo per Traction Control o  controllo di trazione. Prima una bella spiegazione e poi vi rispondo ad un paio di domande del tipo :”Se sono in curva piegato ed apro di colpo la manopola del gas che succede ?”  Pazienza, pazienza prima sorbitevi la teoria e poi vediamo la pratica.

Il TC funziona esattamente al contrario del sistema ABS, che avete sulla vostra auto, cioè se  le gomme iniziano a scivolare il sistema riduce potenza per far recuperare trazione e quindi smettere di scivolare, invece l’ABS se la gomma tende a fermarsi la libera per recuperare scorrevolezza ed evitare che bloccandosi e scivolando si perde il controllo. Una differenza sostanziale, il TC lavora sull’elettronica di bordo ( ECU ) l’ABS lavora sull’idraulica del sistema frenante. Entrambi necessitano dei sensori per controllare se le ruote girano o no ed anche per pargonare la velocità di ciascuna ruota.

Abbiamo quindi dei sensori che rilevano la velocità istantanea del nostro mezzo.

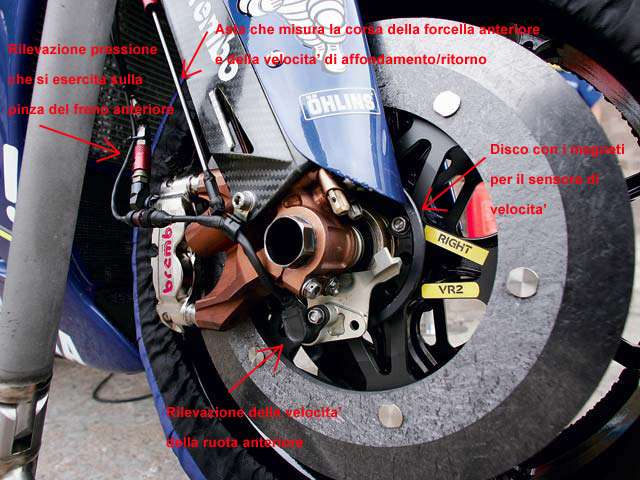

Sulla ruota anteriore e su quella posteriore di una motoGP ci sono quattro sensori , due per ogni ruota per essere rindondanti , cioè se si rompe uno non ci si schianta, nell’immagine qui sotto, che è una M1, sta esattamente sotto l’attacco delle pinze Brembo  , lo vedete ocme un blocchetto nero e rileva la velocità della ruota anteriore ( per chi si interessa di elettronica è un sensore di Hall)

Questo sensore viene attivato da dei magneti che sono parte del disco più piccolo, che vedete all’esterno del disco dei freni in carbonio. Ogni volta che uno degli 8 o 12 magnetini passa davanti al sensore ne viene rilevata la presenza ed il sensore invia un segnale alla ECU (un impulso in genere è di circa 2 volt )  quindi la ECU rilevando  tutti questi impulsi da 0 a 2 volt da tutti e quattro i sensori effettua un calcolo istantaneo della velocità di rotazione e sapendo la crconferenza della gomma calcola anche la velocità  effettiva del mezzo.

La ECU ci mette circa 4.7 microsecondi a stimare la velocità  delle ruote, ma ha anche bisogno di sapere il nostro angolo di piega che acquisisce da un altro sensore che fa parte della piattaforma inerziale , che indica tutti i movimenti della moto per i tre assi di rotazione nello spazio, l’inclinazione viene interpretata come valore di angolo di piega in circa 38.0 microsecondi, poi la ECU ha anche bisogno di sapere l’angolo di apertura delle farfalle dei carburatori,  altri 10.0 microsecondi, per finire rileva i giri del motore in 4.7 microsecondi  ci si aggiunge un tempo di circa  120 microsecondi per analizzare ed eventualmente correggere i calcoli in base a dei parametri pre-definiti nel setting, si arriva così ad un totale di circa 180 micorsecondi, questo è importante perchè  per gestire il TC dobbiamo operare sulle candele che a 20.000 giri ricevono un impulso ogni 180 millisecondi, quindi il tempo necessario per valutare la trazione sulle ruote è molto più  basso del tempo che ci serve per l’intervento di correzione del TC. In altre parole la ECU rileva in microsecondi cosa deve fare ed ha abbastanza tempo per intervenire sul famoso taglio di potenza che avviene  riducendo  la tensione sulle candele, ed ovviamente opera anche sul comando delle farfalle dei carburatori, come se il pilot apelasse sul gas un momentino. Quindi la combinazione del taglio sull’accensione e la riduzione di apertura della farfalla di aspirazione come risultato mi fanno avere meno potenza di quella che come pilota ho chiesto.

Abbiamo parlato di accensione delle candele ecco un grafico che fa vedere come la ECU interviene :

Nella grafica si vede benissimo la differenza di un intervento sulla trazione limitato da uno che è decisivo, gli impulsi rappresentano la tensione che applichiamo alle candele per far scoccare la scintilla, si perchè non è che la ECU taglia decisamente l’accensione ad una o più candele nel caso di un intervento leggero, ma ne riduce solo la potenza  accorciando il tempo per far scoccare una scintilla (grafico superiore il secondo e ed undicesimo comando di accensione son ridotti nel tempo) . Nel caso invece di un intervento drastico il taglio su di una o più candele è netto,  interessante notare che quando il taglio è noteovle la ECU per non sbilancire il motore esegue una sequenza di “tagli” su una sequenza di candele diverse per ogni giro.

A questo punto sembra tutto molto facile, la ruota anteriore va meno veloce di quella posteriore sotto accelerazione il significato per la ECU è che la gomma posteriore sta scivolando , interviene subito  eliminando il problema operando sull’accensione delle candele.

Se invece la ruota anteriore sotto la spinta della ruota posteriore tende ad alzarsi, la ECU di nuovo interviene riducendo potenza fino a che la ruota anteriore tornando per terra recupera la stessa velocità della posteriore, in questo caso non lo chiamano TC ma Anti-Wheely … ma per la ECU è la stessa cosa. L’impennata della ruota anteriore puù essere rilevata in due modi, dalla solita piattaforma inerziale ma anche dall’allungamento della sospensione anteriore. Se tornate a guardare l’immagine della M1 noterete un sensore lineare che è un’asta che segue i movimenti verticali in su ed in giù della forcella, quindi oltre ad indicarci il funzionamento corretto della forcella in frenata, sui salti, nelle buche etc etc ci avvisa anche se stiamo alzando la ruota anteriore per eccesso di grip e gas sul posteriore.

Una  variazione  dell’Anti-Wheely è il sistema di lancio da fermo, praticamente fa la stessa cosa solo con una configurazione leggermente diversa della mappatura del motore, consuma di più e spinge molto di più se lo utilizassimo per tutta la gara non arriveremo nemmeno a metà gara, vi ricordate sicuramente dle volo che ha fatto Lorenzo a Laguna Seca nell aprova di lancio da fermo dopo le qualifiche, sicocme non lo ha disinserito prima della curva quando a dato gas no nsolo si eà trovato senza TC ma si eà anche torvato al massimo di setting di potenza…  chiaro che la M1 lo ha sparato per aria in quel modo.

Fin qui sembrerebbe tutto molto lineare e pulito da calcolare e disporre da parte della ECU, ma purtroppo abbiamo una situazione variabile importantissima, cioè che il diametro delle gomme non è costante , cioè la veolcità che leggiamo dal sensore deve essere corretta in base al diametro della gomma che può  variare fra moto dritta e moto inclinata , sopratutto agli angoli di piega pazzeschi delle motoGP.

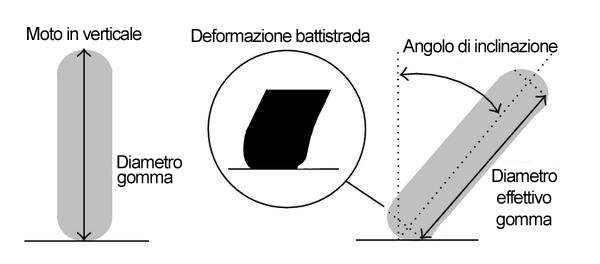

Ve lo spiego con un semplice disegnino grafico, che ovviamente esagera la deformazione del  battistrada, per meglio far vedere la differenza del diametro di una gomma diritta rispetto una in piega. Quindi nelle informazioni del setting della ECU per il TC va impostanto anche il diametro della gomma in base ad esperinza acquisita si per via telemetrica che per informazioni passate dai gommisti. Attenzione non è un errore da sottovalutare perchè puo’ arrivare anche al 10% , valore assolutamete inaccettabile per una motoGP dove il pilota si ficca in curva magari a 240 km/h , vorrebbe dire avere una lettura della velocità delle ruote di 216 km/h.

Poi comunque le gomme si consumano anche dall’inizio a fine gara ed anche di questo va tenuto conto.

La ECU della Magneti Marelli da anni usa un sistema che si chiama PID, Proportional Integrale  Derivate, tradotto in parole povere siginfica che usa dei sistemi di calcolo per anlizzare in via matematica delle informaiozni che arrivano di continuo e valutarle ocn l suo algoritmo di controllo motore (le famose mappature del motore) .

Di modi di controllo nel PID ne esitono di fatto tre anche se si considera il primo di base e i successivi due opzioni del primo :

Modo proporzionale: significa che rilevato un errore ( la ruota che slitta) si parte da quel valore di errore e lo si applica ad un valore di guadagno che consente il calcolo necessario alla correzione.

Modo Integrale: in questo caso si fa la somma di tutti gli errori sucessivi rilevati ( l’integrale è una somma lineare )  che porta al clacolo della correzione per tutto il tempo che esiste l’errore.

Modo di derivata: in questo caso si tiene conto dell’errore su base temporale , cioè di quanto cambia in un certo tempo ( la derivata per chi si intende di formule matematiche) .Quetso sistema consente un anticipo sul controllo comportando un maggior guadagno sulla correzione necessaria in più riduce le oscillazioni del sistema (taglia  potenza – non tagliarla  – taglia potenza etc etc )  consente un intervento più modulato dal momento in cui si è rilevato l’errore.

Messa a punto del TC attraverso il PID

A differenza di quello che si pensa non è che ci si da una regolatina alla meccanica/geometrie e poi si interviene sui parametri del TC è un tantino più complesso vediamo come.

Per prima cosa si blocca l’intervento di calcolo dei due modi integrale e derivata e si usa solo il proporzionale.

Si incremente il guadagno proporzionale per circa un quarto del valore precedente e si controlla sulle telemetrie ed il segnale che arriva alla ECU per eventuali oscillazioni dello stesso. Si va aventi fino a che il picco dei segnalli rilevati si comicnia a ridurre di circa un quarto ripetto al picco rilevato precedentemente.

A questo punto si riattiva il modo integrale e si aumenta il valore di guadagno in piccoli passetti fino a che si vede eliminato l’errore precedente.

Per finire si riattiva il modo di derivata per ottenere un intervento ancora più dolce di correzione con un aumento  delle prestazioni del mezzo.

Dite la verità adesso cominciate a capire perchè ci mettono così tanto tempo a trovare un setting ottimale di base ed una volta trovato per  passetti di miglioramento si ottimizza il tutto ma ci va ancora più  tempo.

Ricordo che tutte queste regolazioni fini  le si fanno in pista giro dopo giro dentro e fuori dal box.

Due domande che si fanno tutti:

“Con che velocità reagisce il TC , ed il pilota se ne accorge ?”

Nel caso di una perdita di aderenza di circa il 1.8% la risposta del TC avviene in meno di 0.060 secondi ed il pilota la può anche non percepire, questo  perchè come detto sopra l’interventi di taglio è molto progressivo usando il ritardo di accensione delle candele e modulando la potenza seguendo la mappatura di gestione del motore. Sarebbe più facile dare un taglio netto come si faceva nei primi sistemi TC ma la moto diverrebbe orribile da guidare. Il punto sui TC moderni delle motoGP è correggere molto progressivamente cercando di anticipare e restitutendo il prima possibile in una situazione di optimum il controllo al pilota  per continuare la spinta in avanti.

“Posso aprire tutta la manetta  a metà curva?”

Certo è teoricamente possibile ma non è il miglior metodo di accelerare fuori da una curva . In questa circostanza una violenta richiesta di potenza e quindi di slittamento risulterebbe in una altrettanto violenta reazione del  sistema nel tentativo di ristabilire la trazione ottimale completamente persa,  invece di aiutarci ad uscire dalla piega in accelerazione continua ci farebbe perdere accelerazione  e velocità.  Il pilota di motoGP sa benissimo come funziona e come è settata il suo TC e lo segue con la manopola al meglio del minimo di correzioni, quindi  più il pilota usa in modo fluido la moto meglio reagisce il TC aiutandolo invece di contrastarlo.

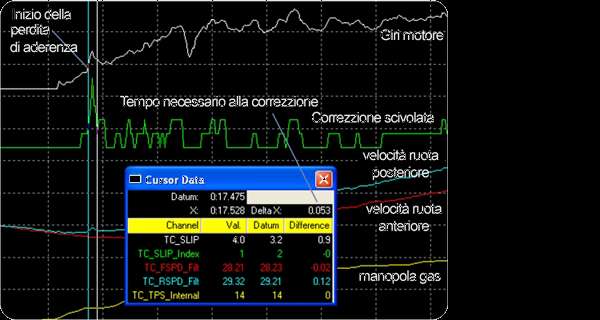

Per finire un’immagine telemetrica che fa appunto vedere l’intervento del TC  in 0.053 secondi.

Mi fermo , spero che sia tutto chiaro, ci si risente dopo Indianapolis con il quinto capitolo e forse ultimo …. grazie di avercela fatta ad arrivare fino a qui 😀 😀 😀 😀
